GlobeCore / სტატიები / ტრანსფორმატორის ზეთის დეჰიდრატაცია

ტრანსფორმატორის ზეთის დეჰიდრატაცია

ტრანსფორმატორის ზეთის დეჰიდრატაცია

ამ სტატიაში ჩვენ აღვწერთ პროცესს ტრანსფორმატორის ზეთის დეჰიდრატაცია. თქვენ წაიკითხავთ საიზოლაციო ზეთში ტენიანობის საშიშროების შესახებ, რა სახის ტენიანობა შეიძლება იყოს და შეიტყობთ ამ ტენის მოცილების ყველაზე ეფექტურ მეთოდებს.

სატრანსფორმატორო ზეთის ტესტირების მოქმედი სტანდარტები არეგულირებს სითხის ძირითად პარამეტრებსა და თვისებებს, როგორიცაა ტრანსფორმატორის ზეთის ფერი, რომელიც ღია ყვითელია ახალი გამოუყენებელი ზეთისთვის. დროთა განმავლობაში, ფერი იცვლება, რაც ნიშნავს, რომ ზეთის ხარისხი და თვისებები ქვეითდება. ასევე საჭიროა ტრანსფორმატორის ზეთის მჟავიანობის ტესტი, აგრეთვე ტენიანობის გაზომვა, დიელექტრიკული სიძლიერის და გაფრქვევის ფაქტორის ტესტები.

თითოეული პარამეტრი დროთა განმავლობაში მცირდება ტრანსფორმატორში გამოყენებისას მძიმე სამუშაო დატვირთვის (მაღალი ტემპერატურა, ელექტრომაგნიტური ველის მაღალი სიძლიერე და ა.შ.) და მინარევების არსებობის გამო, როგორიცაა წყალი, გაზი, ნაწილაკები, ლამი და ა.შ. არის: როგორ დავაბრუნოთ კარგი სატრანსფორმატორო ზეთის თვისებები?

წყლის საფრთხე

სატრანსფორმატორო ზეთში წყალი იწვევს უამრავ არასასურველ შედეგს:

  • – შემცირებული დიელექტრიკული სიძლიერე და ნაწილობრივი გამონადენის სტაბილურობა;
  • – ქაღალდის იზოლაციის ინტენსიური დაძველება;
  • – ზეთის დაჟანგვის დაჩქარება;
  • – გაზრდილი ნახშირბადის წარმოქმნა ელექტრული რკალით;
  • – ტრანსფორმატორის ლითონის ნაწილების გაზრდილი კოროზია, რომელიც გამოწვეულია ზეთით;
  • – ზეთის სითხის შემცირება მაღალ ტემპერატურაზე.

მათი თავიდან აცილება შესაძლებელია ტენიანობის დაგეგმილი კონტროლით და ტრანსფორმატორის ზეთის დეჰიდრატაცია.

როგორ ხვდება წყალი ტრანსფორმატორის ზეთში

წყლის ზეთში მოხვედრის ორი გზა არსებობს. პირველი არის ატმოსფერო. მეორე არის წყალი ცელულოზის იზოლაციიდან და ზეთი, რომელიც ჩნდება დაბერების პროცესების გამო. თუ ტრანსფორმატორი მუდმივად მუშაობს სრული დატვირთვით, მისი საიზოლაციო სისტემა დაძველდება დაახლოებით 20-30 წელიწადში. ამ დროის განმავლობაში წყლის სახით გამოიყოფა საიზოლაციო წონის 0,5-0,75%.

სატრანსფორმატორო ზეთში წყალი შეიძლება იყოს ერთ-ერთი შემდეგი ფორმით:

  • წყალი დასახლებულია გაგრილების ავზის ძირში (უფასო წყალი). ეს არ ახდენს გავლენას დიელექტრიკულ სიძლიერეზე, მაგრამ მაინც არასასურველია, რადგან ეს ნიშნავს, რომ ზეთში ხსნადი წყალიც არის;
  • ხსნადი წყალი მნიშვნელოვნად ამცირებს ზეთის დიელექტრიკულ სიძლიერეს (ის ჩვეულებრივ ატმოსფეროდან შედის ზეთში);
  • – შეკრული წყალი ზეთის დაბერების ერთ-ერთი პირველი ნიშანია, რაც ზეთის დაჟანგვის ერთ-ერთი შედეგია. ამაღლებულ ტემპერატურაზე ტრანსფორმატორის გათბობის გამო, შეკრული წყალი იქცევა ორთქლად;
  • ემულგირებული წყალი არის სატრანსფორმატორო ზეთის ნარევი სუბმიკროსკოპული წყლის წვეთებით, რომელიც არ შეიძლება განცალკევდეს ზეთისგან გაცხელებით, დალექვით ან ფილტრაციით.

ტრანსფორმატორის ზეთის დეჰიდრატაცია უნდა შეამცირონ წყლის კონცენტრაცია დიელექტრიკული სითხის უწყვეტი გამოყენებისთვის დაშვებულ დონემდე და აღადგინონ ზეთის დიელექტრიკული სიძლიერე საჭირო შესრულების პარამეტრებამდე.

ტრანსფორმატორის ზეთის ტენიანობის ტესტირება

ტრანსფორმატორის ზეთის ტესტირება შესრულებულია როგორც ახალი პროდუქტისთვის, ასევე რეგენერირებული ზეთისთვის. წყლის შემცველობა ორივე შემთხვევაში ტესტირების ნაწილია.

ზეთში წყლის რაოდენობის ცოდნა მიუთითებს მის ხარისხზე და გვაწვდის ინფორმაციას ზეთისა და მყარი იზოლაციის დიელექტრიკული სიძლიერის გაუარესების მიზეზებზე.

სატრანსფორმატორო ზეთში წყლის მაქსიმალური დასაშვები კონცენტრაცია დამოკიდებულია აღჭურვილობის ტიპზე; საშუალოდ დასაშვებია არაუმეტეს 10-20 ppm (გრამი ტონაზე). ასეთი მცირე რაოდენობის წყლის აღმოჩენა არ არის მარტივი და ტესტირებისთვის გამოყენებული მეთოდები უნდა იყოს ძალიან ზუსტი და მგრძნობიარე. წყლის უფრო მაღალმა კონცენტრაციამ შეიძლება გამოიწვიოს ტრანსფორმატორის უკმარისობა ტრანსფორმატორის ზეთის დეჰიდრატაცია სავალდებულო ღონისძიებაა.

ტრანსფორმატორის ზეთში წყლის რაოდენობის გაზომვის ზოგიერთი ყველაზე გავრცელებული მეთოდია:

  • KF ფილტრაცია;
  • გაზის ქრომატოგრაფია;
  • მასის სპექტრომეტრია;
  • კალციუმის ჰიდრიდის მეთოდი;
  • ფოტოაკუსტიკური სპექტროსკოპია.

ტრანსფორმატორის ზეთის დეჰიდრატაცია – ძირითადი მეთოდები

ადრე, ყველაზე გავრცელებული ტრანსფორმატორის ზეთის დეჰიდრატაცია პროცესები იყო ცენტრიფუგაცია და ფილტრაცია. პირველ შემთხვევაში, ცენტრიდანული ძალა გამოყოფს დამუშავებულ მედიას რამდენიმე ფენად. ცენტრიფუგას შეუძლია მხოლოდ ემულგირებული წყლის ამოღება. ეს საკმარისი არ არის, ამიტომ პროცესი, როგორც წესი, გამოიყენება მხოლოდ როგორც ზეთის გაწმენდის წინასწარი ეტაპი. გარდა ამისა, ცენტრიფუგები ძალზე მშიერია.

ზეთის ფილტრის საწნეხში გადატანას ასევე აქვს თავისი შეზღუდვები, კერძოდ დამუშავების დაბალი სიჩქარე, ფილტრის მედიის ხშირი გამოცვლის აუცილებლობა და ზეთის შეხება ჰაერთან, რაც იწვევს დაჟანგვას.

ცეოლითის სორბენტის ერთეულების გამოყენება მნიშვნელოვნად აუმჯობესებს ზეთის დიელექტრიკულ სიძლიერეს და ხარისხს ტრანსფორმატორის ზეთის დეჰიდრატაცია. GlobeCore აწარმოებსMCU ტიპის ცეოლითის ერთეულები, რომლებიც განკუთვნილია დამუშავების სხვადასხვა სიჩქარისთვის. ეს დანადგარი აშრობს ზეთს მოლეკულურ საცერში გავლის გზით გრანულირებული ცეოლითით სავსე სორბენტის ვაზნებში.

სატრანსფორმატორო ზეთის დეჰიდრატაციისთვის ცეოლიტის გამოყენებამ დაამტკიცა მისი მაღალი ეფექტურობა. მხოლოდ ერთ ციკლს MCU ერთეულის მეშვეობით შეუძლია გააუმჯობესოს ტრანსფორმატორის ზეთის დიელექტრიკული სიძლიერე 8-10-დან 50 კვ-მდე.

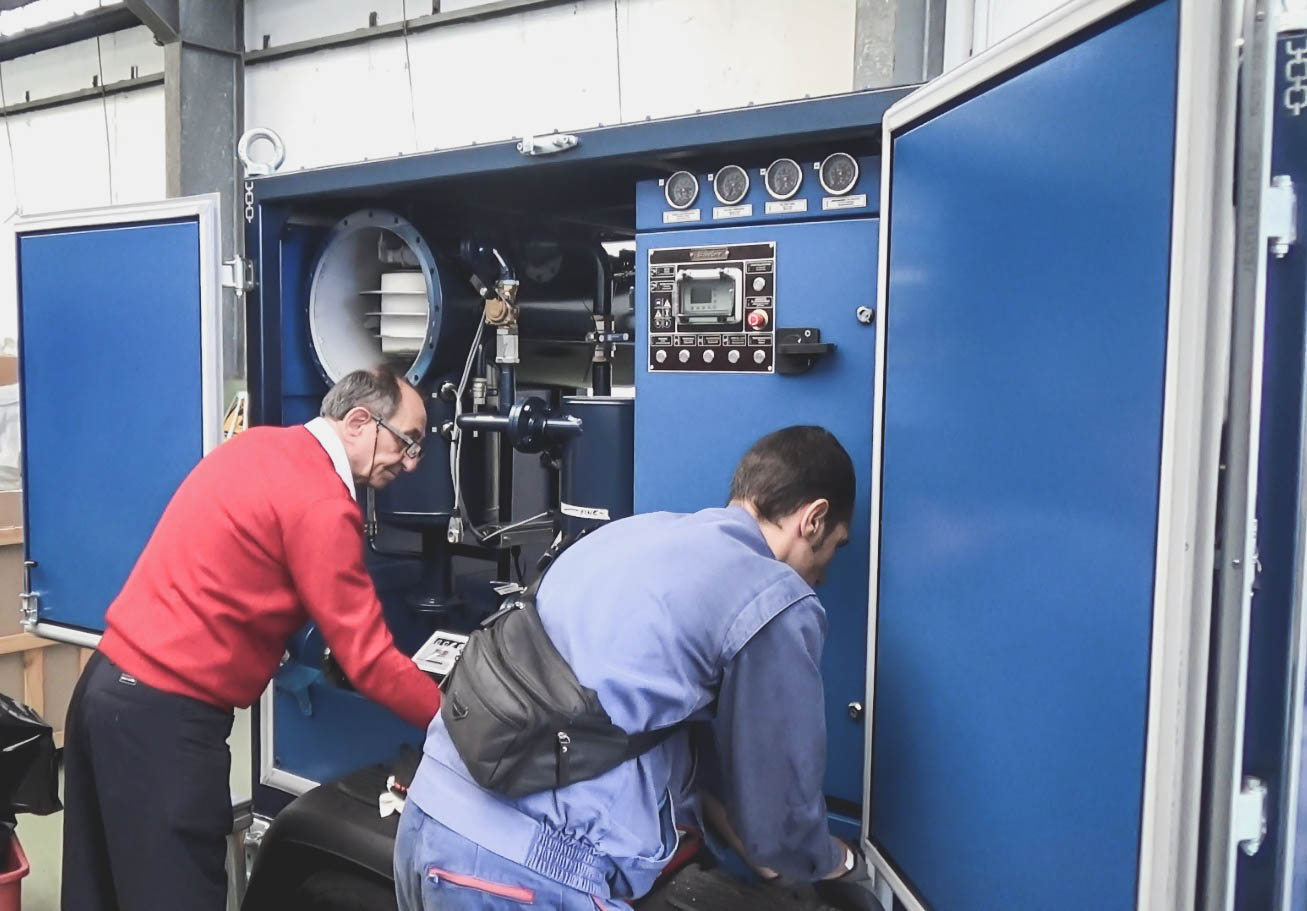

კიდევ ერთი ეფექტური მეთოდი ტრანსფორმატორის ზეთის დეჰიდრატაცია გულისხმობს მაღალ ტემპერატურას და ვაკუუმს. პირველ რიგში, ზეთი თბება; ცხელი ზეთი გადადის ვაკუუმურ პალატაში. ტემპერატურისა და ვაკუუმის ერთობლივი გავლენა იწვევს ნავთობიდან წყლისა და გაზის ინტენსიურ გამოყოფას, რომელიც თხელი ფირის სახით ვრცელდება ვაკუუმის კამერის შიგნით არსებულ ზედაპირებზე. სითბოს და ვაკუუმის პრინციპი გამოიყენება ტრანსფორმატორის ზეთის დეჰიდრატაციისთვის GlobeCore-ში CMM ერთეული. ამ ტიპის აღჭურვილობა უფრო ეფექტური და საიმედოა ვიდრე ცენტრიფუგა. თანაც 3-4-ჯერ ნაკლებ ელექტროენერგიას მოიხმარს.
