ტრანსფორმატორი არის რთული სისტემა, რომლის საიმედო მუშაობა დამოკიდებულია ბევრ კომპონენტზე. ამ კომპონენტებს შორის განსაკუთრებული როლი ენიჭება სატრანსფორმატორო ზეთს, რომელიც ასრულებს სითბოს ამოღების და საიზოლაციო ფუნქციას. ამ სტატიაში განვიხილავთ, თუ როგორ და რატომ უარესდება ზეთის მდგომარეობა, რა გავლენას ახდენს წყალი და ჟანგბადი ზეთზე და რა ტექნოლოგიების გამოყენება უკეთესია გასაშრობად და გასაშრობად ნავთობის დეგაზაცია ტრანსფორმატორის ზეთები.

როგორ და რატომ უარესდება ზეთის მდგომარეობა?

ტრანსფორმატორის მუშაობისას ზეთზე გავლენას ახდენს სხვადასხვა უარყოფითი ფაქტორი. ესენი მოიცავს:

• ელექტრული ველი;
• სითბო;
• -ატმოსფერული ჟანგბადი;
• წყალი;
• მექანიკური მინარევები;
• სტრუქტურული მასალები (ლითონები).

ზოგიერთი ფაქტორი, როგორიცაა ელექტრული ველი და მაღალი ტემპერატურა, ობიექტურია; ეს ნიშნავს, რომ ისინი ყოველთვის არსებობენ ტრანსფორმატორების დეველოპერების ან ენერგეტიკული კომპანიების განზრახვის მიუხედავად. სხვა ფაქტორების ზოგიერთი მიზეზი შეიძლება იყოს შეზღუდული (წყალი, ჰაერი). მაგრამ შეუძლებელია ზეთის მავნე ფაქტორების ზემოქმედების თავიდან აცილება, რადგან ისინი ნავთობის ცვლილებების კატალიზატორია და ტრანსფორმატორში ქიმიური რეაქციების შედეგია. გაზის ბუშტები შეიძლება გახდეს ადგილი, სადაც ნაწილობრივი გამონადენი ვითარდება; წყალი ამცირებს ზეთის დიელექტრიკულ სიძლიერეს და მყარ იზოლაციაში გადასვლისას ხელს უწყობს მის დეგრადაციას.

ზეთის დაბერება ხდება დროთა განმავლობაში და მასში წარმოიქმნება ნახშირწყალბადების დაჟანგვის მჟავე პროდუქტები. ეს პროდუქტები წყდება იზოლაციაზე, ტრანსფორმატორის ავზის კედლებზე, გაგრილების სისტემაში და წარმოიქმნება ლამი. ზეთი ხდება უფრო ბლანტი და ბევრად უარესი სითბოს მოცილებისას ტრანსფორმატორის გათბობის ნაწილებიდან. რაც გავლენას ახდენს ნახშირწყალბადების დაჟანგვის მაღალ კონცენტრირებულ პროდუქტებზე, ცელულოზის დაშლა ტრანსფორმატორში ხდება. საგრძნობლად იზრდება საგანგებო სიტუაციების რისკი.

საიზოლაციო ზეთი უნდა იყოს სათანადოდ და დროულად შენახული, რათა უზრუნველყოს ტრანსფორმატორის მომსახურების ვადის გაგრძელება. ამის გამო, ტრანსფორმატორის მომსახურების ვადა იქნება 50-70 წელი.

რა არის საჭირო ზეთის მდგომარეობის გასაუმჯობესებლად?

როდესაც ტრანსფორმატორის ზეთის მდგომარეობა უარესდება, ზეთი მუშავდება მისი მახასიათებლების გასაუმჯობესებლად. ზეთის დაბერების მთავარი მაჩვენებელია მჟავა რიცხვი. რამდენადაც ეს პარამეტრი არ აღემატება 0,5 მგ KOH/გ, გაწმენდა ტარდება ზეთის მდგომარეობის გასაუმჯობესებლად.

ტრანსფორმატორის ზეთის გამწმენდი არის ფართო განმარტება, რომელიც შეიძლება გავიგოთ, რომ ნიშნავს სხვადასხვა პროცედურების ერთობლიობას, რომელთაგან თითოეული საშუალებას გაძლევთ მოიცილოთ გარკვეული ტიპის მინარევები.

ეს პროცედურები მოიცავს:

• ზეთის ფილტრაცია – მექანიკური მინარევების მოსაშორებლად;
• ნავთობის დეგაზაცია – აირების ამოღება;
• ტრანსფორმატორის ზეთის გაშრობა – თავისუფალი ან გახსნილი წყლის ამოღება.

გარდა ამისა, მტვერსასრუტი გამოიყენება მაღალი ძაბვის ტრანსფორმატორების მშრალი და გაზიფიცირებული ზეთის მიწოდებისას. ეს პროცედურა აუცილებელია ზეთში წყლისა და აირების შეღწევის თავიდან ასაცილებლად შევსების პროცესში.

გარდა ამისა, საიზოლაციო სისტემის საერთო მდგომარეობა გაუმჯობესებულია ტრანსფორმატორის იზოლაციის გაშრობა ვაკუუმურ ღუმელებში. იგი გამოიყენება გრაგნილების იზოლაციიდან წყლის მოსაშორებლად.

მჟავას რაოდენობის მატება 1 მ KOH/გ-მდე ზეთის დაბერების მანიშნებელია. Ამ შემთხვევაში, ტრანსფორმატორის ზეთის შეცვლა ან რეგენერაცია ხორციელდება. ზეთის თვისებების აღდგენა შესაძლებელია, თუ სასარგებლო ნახშირწყალბადების შემადგენლობა შენარჩუნებულია ჟანგვის და დაბერების პროდუქტების მოხსნით. თუ ზეთის შემადგენლობა მნიშვნელოვნად შეიცვალა და მისი აღდგენა შეუძლებელია, ზეთი უნდა შეიცვალოს.

ჯერ განვიხილავთ ტრანსფორმატორის წყლისა და გაზის წარმოქმნისგან დაცვის პრევენციულ მეთოდებს, შემდეგ კი ნავთობის გაშრობისა და გაზის გაჟონვის მეთოდს.

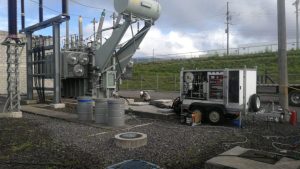

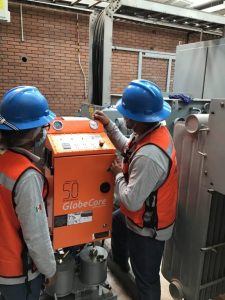

ზეთის გაწმენდა GlobeCore CMM განყოფილებით სამუშაო ტრანსფორმატორში

ტრანსფორმატორის დაცვის მეთოდები წყლისა და გაზების ზემოქმედებისგან

არსებობს რამდენიმე მიდგომა ტრანსფორმატორების დასაცავად წყლისა და აირების ზემოქმედებისგან. მცირე ტრანსფორმატორები დამზადებულია დალუქული დიზაინით. ის დამატებით მოთხოვნებს აყენებს ავზის სიმტკიცეზე, რადგან მყიფე ავზი შეიძლება ვერ გაუძლოს წნევის მატებას ტრანსფორმატორის ტემპერატურის მატებასთან ერთად.

ბევრი ტრანსფორმატორი, მათ შორის მაღალი ძაბვის, იყენებს ე.წ. აზოტის დაცვას. დაცვის ამ მეთოდით, ავზის ან ზეთის კონსერვატორის ზედმეტ სივრცეს იკავებს „აზოტის ბალიში“, რომელიც შედგება მშრალი აზოტისგან. ეს ბალიში ხდება როგორც ბარიერი, რომელიც იცავს ზეთს გარემოდან სხვა გაზებისა და წყლის შეღწევისგან. მაგრამ მას არ შეუძლია თავიდან აიცილოს ტრანსფორმატორის შიგნით არსებული წყლისა და გაზების ზეთში მოხვედრა. საჭიროების შემთხვევაში, ტრანსფორმატორის ზეთი აზოტირება ხორციელდება დეგაზაციის შემდეგ.

ექსპლუატაციის დროს ტრანსფორმატორის ზეთის გაშრობა უზრუნველყოფილია თერმოსიფონით და ადსორბციული ფილტრებით. ეს არის მოწყობილობები სავსე სორბენტით (უფრო ხშირად სილიკა გელით). სორბენტი შთანთქავს წყალს ზეთის ცირკულირებისას ფილტრში. ტრანსფორმატორის ავზზე დამონტაჟებულია თერმოსიფონის ფილტრი, ხოლო ტრანსფორმატორის მახლობლად ცალკე კვარცხლბეკზე დამონტაჟებულია ადსორბციული ფილტრი.

მაგრამ როგორიც არ უნდა იყოს გამოყენებული დაცვის სისტემები, გაზის მოცილება და წყლის მოცილება უზრუნველყოფილი უნდა იყოს ტრანსფორმატორის ზეთით შევსებამდე. ის მნიშვნელოვანი ნაწილია ტრანსფორმატორის მოვლა. ტრანსფორმატორის ზეთის დეგაზაცია შევსებამდე და ექსპლუატაციის დროს შესაძლებელს ხდის ჟანგვის პროცესების შენელებას და საიზოლაციო სისტემის საიმედოობის გაზრდას.

როგორ ხდება ზეთის თერმული ვაკუუმური გაშრობა?

ზეთიდან წყლის ამოღების რამდენიმე გზა არსებობს. მაგრამ ცეოლითის გაშრობა და თერმული ვაკუუმური გაშრობა ყველაზე ხშირად გამოიყენება. ცეოლითის გაშრობა უზრუნველყოფს წყლის კარგ მოცილებას და ზრდის ზეთის ძაბვას 10-15-დან 60-70 კვ-მდე ერთ უღელტეხილზე. მაგრამ გაჯერების შემდეგ ცეოლიტი საჭიროებს რეაქტივაციას. ამიტომ, თუ გაზირებასთან ერთად გაშრობაზე ვსაუბრობთ, თერმული ვაკუუმური დამუშავება უფრო სასურველია. ამ ტიპის დამუშავება იყენებს ვაკუუმის პირობებში წყლის ადრე დუღილის პრინციპს. ამ პრინციპის ყველაზე ნათელი მაგალითი შეიძლება დაფიქსირდეს მაღალი სიმაღლის გარემოში, სადაც წყლის ადუღებისთვის საჭიროა 100 °C-ზე ნაკლები ტემპერატურა.

თერმული ვაკუუმური დამუშავებისას ზეთი ჯერ თბება 50-55 °C ტემპერატურამდე და შემდეგ იკვებება ვაკუუმ კამერაში. ვაკუუმური სისტემის მუშაობის გამო ღრმა ვაკუუმი შენარჩუნებულია ვაკუუმის პალატაში. ზეთი შედის აქტივატორის ფილტრებში და მიედინება მათ შიგნიდან, როგორც თხელი ფენა, რომლის ზედაპირიდანაც წყალი და აირები ინტენსიურად გამოიყოფა ვაკუუმით მოძრაობისას.

ამრიგად, თერმული ვაკუუმური დამუშავება საშუალებას იძლევა ტრანსფორმატორის ზეთების გაშრობა და გაჟონვა ერთდროულად ყოველგვარი ნარჩენების წარმოქმნის გარეშე, რომელიც საჭიროებს ხელახალი გააქტიურებას, შენახვას ან განადგურებას.

GlobeCore აღჭურვილობა ზეთების გაშრობისა და გაჟონვისთვის

GlobeCore აწარმოებს CMM ერთეული ტრანსფორმატორის ზეთების თერმული ვაკუუმური გაშრობისა და გაჟონვისთვის.

CMM ნავთობის დეგაზაციის განყოფილება ასრულებს რამდენიმე ფუნქციას:

• ზეთი გაზავება;
• ზეთი გაუწყლოება (გაშრობა);
• ზეთის ფილტრაცია;
• ტრანსფორმატორის მტვერსასრუტი;
• ტრანსფორმატორის ზეთით შევსება ვაკუუმში;
• ტრანსფორმატორის ზეთის აზოტიზაცია.

ტრანსფორმატორის ზეთის მახასიათებლები დამუშავების შემდეგ GlobeCore ერთეული:

• ავარიული ძაბვა – არანაკლებ 70 კვ;
• მოცულობითი გაზის შემცველობა – არაუმეტეს 0,1%
• წონაში ტენიანობა – არაუმეტეს 10 გრამი ტონაზე.

აღჭურვილობის დიაპაზონი მოიცავს დანაყოფებს ნავთობის გადამამუშავებელი სიმძლავრით 1-დან 15 კუბურ მეტრ საათში.

საველე ოპერაცია მნიშვნელოვანი ფაქტორია ტრანსფორმატორების მოვლაში. ამ შესაძლებლობის განსახორციელებლად, ჩვენ დავამონტაჟეთ მოწყობილობა ტრაილერზე, რომელიც აღჭურვილია სამაგრით. ამიტომ, დანაყოფი სწრაფად ტრანსპორტირდება ტრანსფორმატორის ექსპლუატაციაში მომსახურე ჯგუფის მანქანით.

გარდა ამისა, GlobeCore დანადგარი შეიძლება დაუკავშირდეს ტრანსფორმატორს და შეასრულოს ზეთის დამუშავება ავზიდან ზეთის გადინების გარეშე დახურულ მარყუჟში ზეთის უწყვეტი მიმოქცევის გამო. ზეთის დამუშავება შეიძლება განხორციელდეს როგორც გათიშულ, ასევე მოქმედ ტრანსფორმატორზე. მეორე შემთხვევაში, CMM ერთეულები უკავშირდება ტრანსფორმატორს მეშვეობით TSS (ტრანსფორმატორის უსაფრთხოების სისტემა). ეს სისტემა აკონტროლებს ზეთის დონეს ტრანსფორმატორის ავზში და როდესაც დონე ეცემა, მაგალითად, გაჟონვის არსებობის გამო, ის “იზოლირებს” ერთეულს ტრანსფორმატორისგან. ტრანსფორმატორი ყოველთვის დაცულია და ნავთობის გაწმენდის ხანგრძლივობის განმავლობაში მისი დენის გათიშვა არ არის საჭირო.

რა სახის ზეთით შეიძლება დამუშავდესGlobeCore ერთეულები?

GlobeCore მოწყობილობა მრავალფუნქციურია გადამუშავებული ზეთის ტიპების მიხედვით. CMM ერთეულების გამოყენებით შეიძლება შესრულდეს შემდეგი პროცედურები:

• ტრანსფორმატორის ზეთის გაშრობა და ტრანსფორმატორის ზეთის დეგაზაცია;
• ჰიდრავლიკური ზეთის გაშრობა და ჰიდრავლიკური ზეთის დეგაზაცია;
• ტურბინის ზეთის გაშრობა და ტურბინის ზეთის დეგაზაცია;
• სამრეწველო ზეთის გაშრობა და სამრეწველო ნავთობის დეგაზაცია.

ძნელია სატრანსფორმატორო ზეთის გაშრობისა და გაზის ყველა ასპექტის დაფარვა ერთ სტატიაში; ამრიგად, თქვენ ალბათ გაგიჩნდებათ კითხვები. მათზე პასუხების მიღება შესაძლებელია ჩვენი ვებსაიტის შესაბამის განყოფილებაში არსებული ზოგიერთი საკონტაქტო ინფორმაციის გამოყენებით.
